Model:17HS（42BYGH 1.8°) 直线步进电机 linear stepper motor

Step Accuracy（步距角精度）———————————±5%

Temperature Rise（温升）—————————-80℃ Max.

Ambient Temperature Range（工作环境温度）———- -20℃~+50℃

Insulation Resistance（绝缘电阻）———–100MΩ Min.50V DC

Dielectric Strength（介电强度）—————–500V AC 1minute

Electrical Specifications（电机参数）:

Series Model	Step Angle (°)	Motor Length (mm)	Phase Current (A)	Phase Resistance (Ω)	Phase Inductance (mH)	Holding Torque (N.cm Min)	Rotor Inertia (g.cm²)	Lead Wire (No.)	Motor Weight (g)
	步距角	机身长	相电流（A)	相电阻（Ω)	相电感（mH)	静力矩（N.cm)	转子惯量（g.cm²）	引出线	重量(g)
17HS20-0804A	1.8	20	0.8	3.8	4.5	10	24	4	120
17HS28-0604A	1.8	28	0.6	8	10	12	30	4	150
17HS34-1704A	1.8	34	1.7	1.2	1.8	28	34	4	220
17HS40-1704A	1.8	40	1.7	1.5	2.8	40	54	4	280
17HS48-1704A	1.8	48	1.7	1.8,	3.2	52	68	4	350
17HS60-1504A	1.8	60	1.5	2.3	4.6	70	80	4	480

Note(备注）：We can manufacture products according to customer’s requirement.（我们可以根据客户的要求进行定制）。

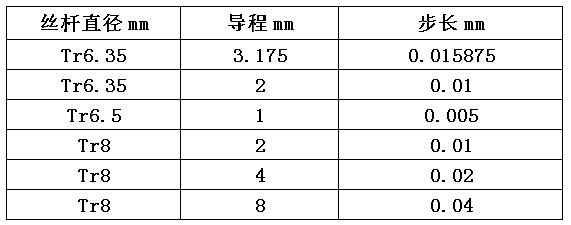

直线电机丝杆基本选型表 Linear motor basic selection table

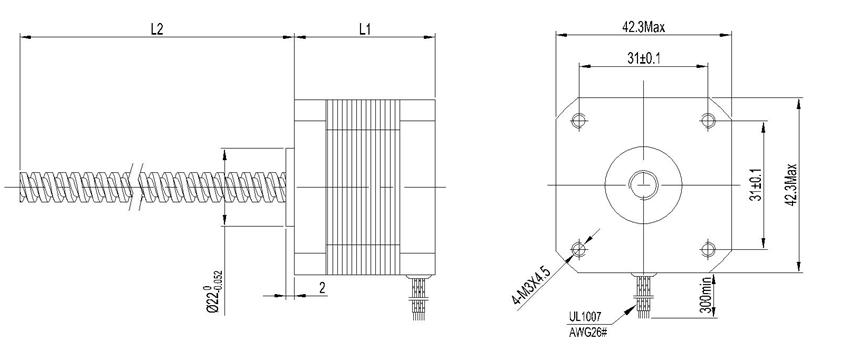

电机机械尺寸Dimensions unit=mm
