Model:11HS（28BYGH 1.8°)

Step Accuracy（步距角精度）———————————±5%

Temperature Rise（温升）—————————-80℃ Max.

Ambient Temperature Range（工作环境温度）———- -20℃~+50℃

Insulation Resistance（绝缘电阻）———–100MΩ Min.50V DC

Dielectric Strength（介电强度）—————–500V AC 1minute

Electrical Specifications（电机参数）:

Series Model	Step Angle (°)	Motor Length (mm)	Phase Current (A)	Phase Resistance (Ω)	Phase Inductance (mH)	Holding Torque (kg.cm Min)	Rotor Inertia (g.cm²)	Lead Wire (No.)	Motor Weight (g)
	步距角	机身长	相电流（A)	相电阻（Ω)	相电感（mH)	静力矩（Kg.cm)	转子惯量（g.cm²）	引出线	重量(g)
11HS33-0804	1.8	33	0.8	5.3	3.3	0.6	8	4	110
11HS45-0804	1.8	45	0.8	7.8	5.4	0.8	11	4	140
11HS48-0804	1.8	48	0.8	8.6	6.7	0.9	13	4	180

Note(备注）：We can manufacture products according to customer’s requirement.（我们可以根据客户的要求进行定制）。

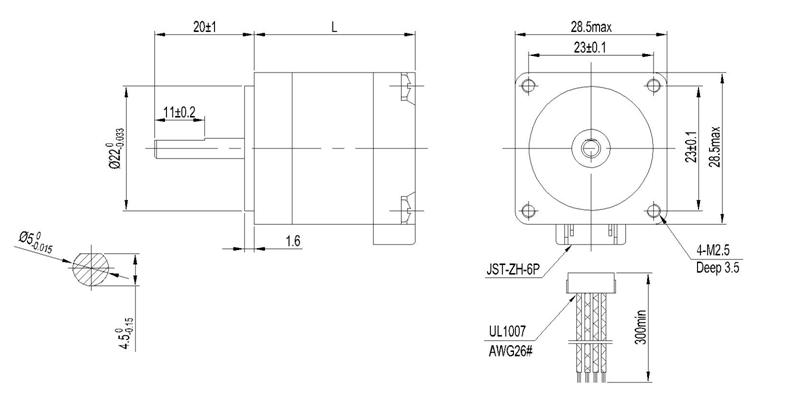

电机机械尺寸Dimensions unit=mm

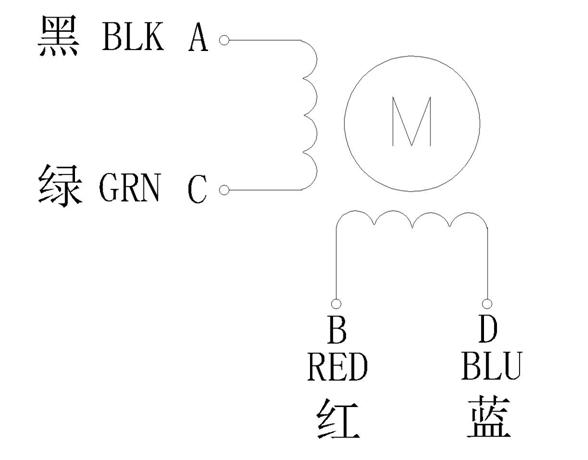

电机接线图Wiring Diagram
