Model:16HS（39BYGH 1.8°)
Step Accuracy（步距角精度）———————————±5%
Temperature Rise（温升）—————————-80℃ Max.
Ambient Temperature Range（工作环境温度）———- -20℃~+50℃
Insulation Resistance（绝缘电阻）———–100MΩ Min.50V DC
Dielectric Strength（介电强度）—————–500V AC 1minute
Electrical Specifications（电机参数）:
|
Series
Model |
Step
Angle
(°) |
Motor
Length
(mm) |
Phase Current
(A) |
Phase
Resistance
(Ω) |
Phase
Inductance
(mH) |
Holding
Torque
(N.cm Min) |
Rotor
Inertia
(g.cm²) |
Lead
Wire
(No.) |
Motor
Weight
(g) |
|
步距角 |
机身长 |
相电流（A) |
相电阻（Ω) |
相电感（mH) |
静力矩（N.cm) |
转子惯量（g.cm²） |
引出线 |
重量(g) |
|
16HS20-0424A |
1.8 |
20 |
0.42 |
18 |
12 |
8 |
12 |
4 |
100 |
|
16HS26-0804A |
1.8 |
26 |
0.6 |
9 |
10 |
14 |
14 |
4 |
120 |
|
16HS34-0804A |
1.8 |
34 |
1.2 |
3.2 |
3.0 |
16 |
19 |
4 |
160 |
|
16HS34-0406A |
1.8 |
34 |
0.4 |
30 |
14 |
12 |
19 |
6 |
160 |
|
16HS40-0804A |
1.8 |
40 |
0.6 |
12 |
20 |
24 |
24 |
4 |
210 |
|
16HS40-0406A |
1.8 |
40 |
1.2 |
3.8 |
6.5 |
24 |
24 |
6 |
210 |
Note(备注）：We can manufacture products according to customer’s requirement.（我们可以根据客户的要求进行定制）。

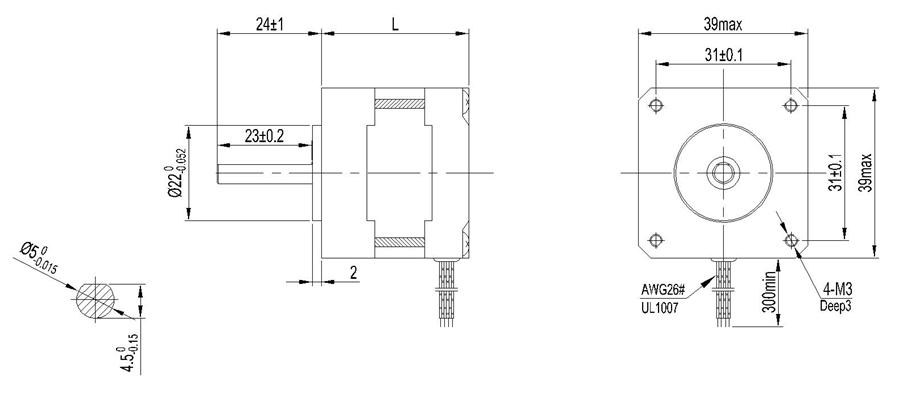

电机机械尺寸Dimensions unit=mm

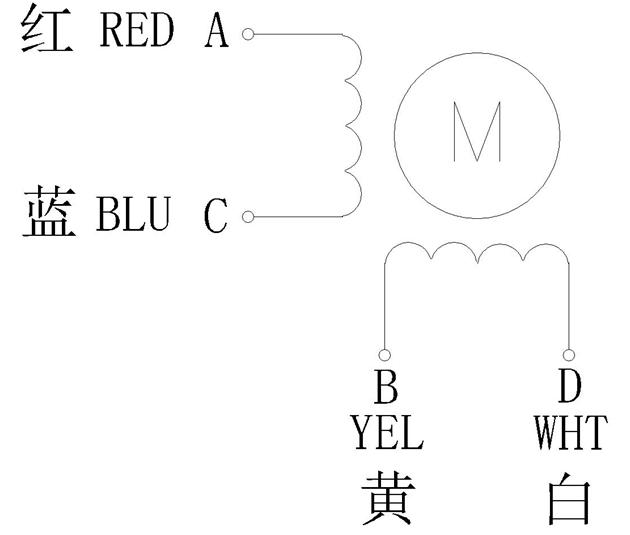

电机接线图Wiring Diagram
